Komponen Diagram Deployment

Component Diagram

• Menggambarkan alokasi semua class dan object kedalam komponen dalam desain fisik system software, termasuk pengaturan dan kebergantungan antar komponen software
• Component dapat terdiri dari
  • logical component, seperti business component, process component, dll
  • Physical component (software arsitektur) , seperti Com+, dot NET,CORBA, dll
• Component digambarkan dengan bentuk pada UML versi 1.*:


Pada UML versi 2 digambarkan dengan bentuk:

• Stereotypes yang dapat digambarkan pada bentuk component:

<>,kumpulan aplikasi system

<>,component yang jalan di client

<>, data file

<>, technical component didalam system

<

>, source file

<

>, table data dalam sebuah database

<>, User interface (screen, pages, report)

dll

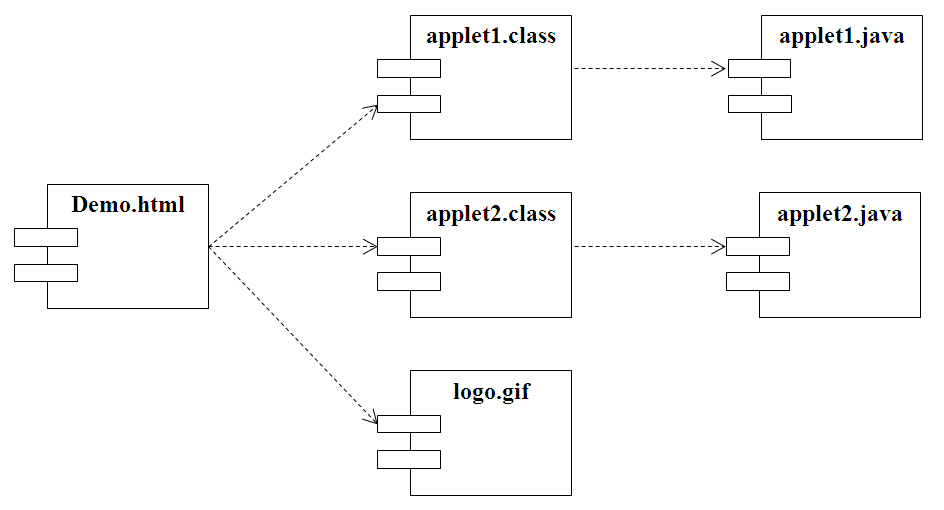

Contoh:

<> <> <>

<>

<>



Inheritance

• inheriting/child component diletakkan dibawah parent component, dengan arah panah menuju ke parent component
• dimodelkan dengan garis dengan panah tertutup

Contoh:

• Contoh Component diagram:





Deployment Diagram

• Menggambarkan arsitektur system
• Pemetaan software(component pada component diagram) yang jalan di sebuah hardware (node pada deployment diagram)
• Software component tidak selalu menggambarkan setiap software component yang ada pada sebuah Komputer(system operasi/Microsoft Office, dll), akan tetapi software component tersebut akan digambarkan ketika ada hubungan dengan pengimplementasian sebuah system
• Menggambarkan bagaimana s/w dan h/w bekerja sama
• Menggambarkan topologi jaringan
• Artifact
  • Spesifikasi dari bentuk physic informasi yang digunakan atau dihasilkan
  • Contoh : source file, script, executable file, table di database, document word/excel, e-mail, dll
  • Digambarkan dengan bentuk


• Dapat dihubungkan dengan component pada component diagram
• Hanya digambarkan dalam sebuah node
• perhatikan potongan program dibawah ini yang sesuai dengan artifact yang ada:
• //code style sheet

• Node
• Adalah hardware seperti
  • computer/PDA ,lap top, handphone
  • peralatan komunikasi data (router,hub,switch,modem)
  • dll
• Digambarkan dengan bentuk kotak 3 dimensi


• Node dapat digabungkan dengan component pada component diagram


• Node dapat digambarkan dengan bentuk visual, ataupun gabungan antara node dan visual


Association

• Digambarkan dengan sebuah garis yang menghubungkan antara node
• Setiap association mempunyai sebuah stereotypes seperti





Dependencies

• Digambarkan dengan garis terputus yang berpanah terbuka
• deploy

Sebuah garis terputus dengan ujung panah terbuka yang tertuju ke node dengan sebuah stereotypes <> untuk menggambarkan software yang terdapat pada sebuah hardware

• Contoh Deployment Diagram (Order Processing System)
